Los parámetros de rendimiento se determinan de conformidad con la norma IEC 60068-3-5 con un recinto de ensayos vacío. La velocidad de enfriamiento se indica entre el 10 % y el 90 % del rango de temperatura. Gracias a la temperatura baja del CO2 de -50 °C, la cámara de ensayos mantendrá en el futuro la tasa de enfriamiento indicada hasta al menos -27 °C (el rango de temperatura de 180 °C a -50 °C equivale a 230 K. 10 % son 23 K. -50 °C + 23 K = -27 °C).
Nueva tecnología de refrigeración de mayor rendimiento en la gama de baja temperatura

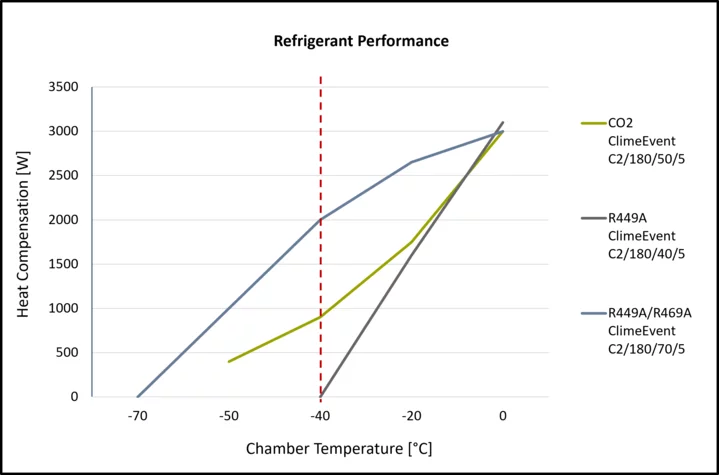

Nuestra nueva tecnología de refrigeración con CO2 alcanza una temperatura de hasta -50 °C en nuestras cámaras climáticas y térmicas. Además, tiene un mayor rendimiento en la gama de baja temperaturas que la tecnología de refrigeración anterior de -40 °C. En el punto crítico de -40 °C, que es relevante para muchas normas de ensayo, los nuevos grupos de refrigeración siguen manteniendo una capacidad de enfriamiento o una compensación térmica significativas. La tecnología tradicional de refrigeración de una sola etapa apenas puede enfriar objetos de ensayo por debajo de -30 °C.
En todas las cámaras de ensayos de Weiss Technik, la tecnología de refrigeración actual de -40°C se sustituye por una nueva tecnología de refrigeración basada en CO2, sin modificación de la estructura, las conexiones y las dimensiones de los equipos. Los parámetros ambientales también se mantienen. Se puede seguir utilizando la infraestructura como el agua de refrigeración, los conectores y los accesorios. Solo cambian unos pocos parámetros técnicos.

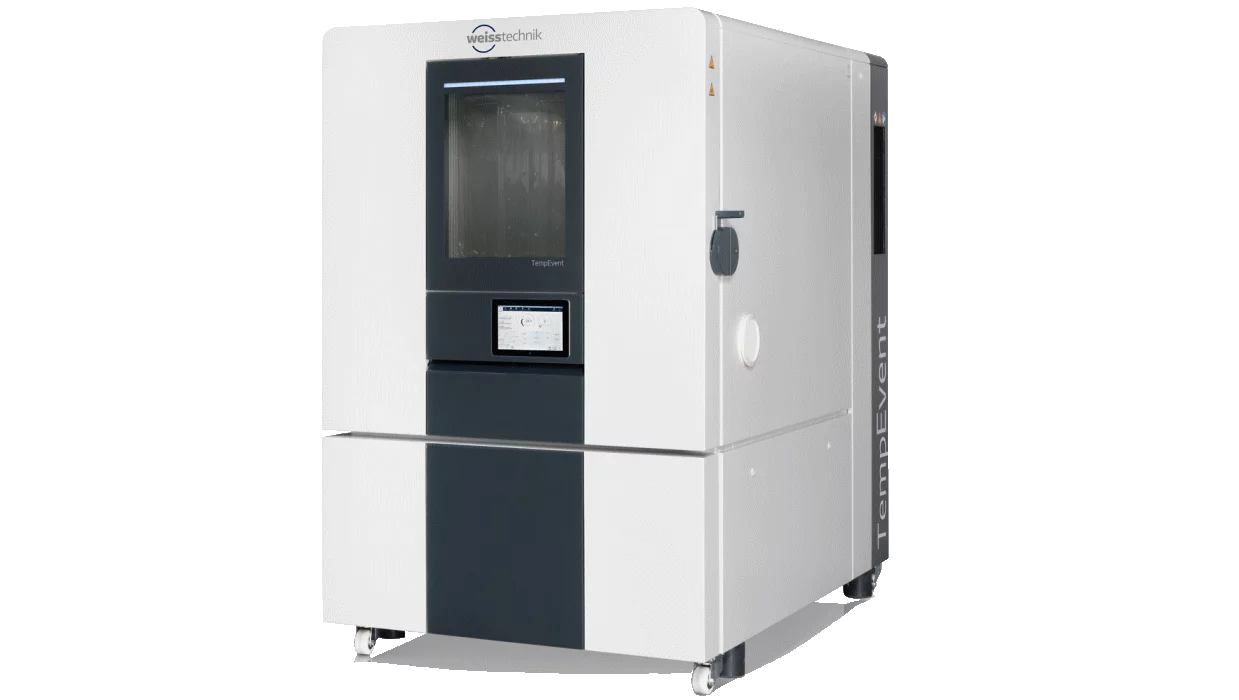

Equipos con tecnología de refrigeración por CO2
Nuevo: Fusibles con 300 mA necesarios debido a los convertidores de frecuencia
La temperatura del agua de refrigeración sigue siendo la misma: 12-28°C.
Las temperaturas ambiente de hasta 35 °C no suponen ningún problema.
Las dimensiones, el tamaño y la huella de todos los aparatos siguen siendo los mismos.
El nuevo controlador Simpac 2.0 dispone de un búfer en anillo, Linux y NTP.
Un regulador electrónico del agua de refrigeración permite reducir la presión del agua.
La nueva tecnología de refrigeración por CO2 puede enfriar hasta -50 °C.
El consumo de energía y la potencia consumida son menores que antes.
Menor nivel de presión sonora: la refrigeración por CO2 tiene componentes más pequeños y silenciosos.
IEC 60068-2-14 Nb: Compensación térmica suficiente en la fase de mantenimiento a -40°C. No es necesario un sistema en cascada.
Presión del sistema de hasta 120 bar, pero secciones transversales y volúmenes significativamente menores. Sin problemas con la Directiva de equipos a presión.
El CO2 tiene un GWP1 y no es inflamable.
| Parámetro | clase -40 °C actual | nueva refrigeración con CO2 |
|---|---|---|
| PCA del refrigerante | 1397 | 1 |
| Consumo de energía | menor | |
| Nivel de intensidad acústica | más silencioso | |
| Velocidad de variación de temperatura para enfriamiento garantizada hasta | -18 °C | -27 °C |
| Desviación temporal de temperatura | 0,1 - 0,5 K | 0,1 - 0,5 K |
| Homogeneidad térmica espacial | 0,5 - 1 K | 0,5 - 1 K |
| Temperatura del agua de refrigeración | 12-28 °C | 12-28 °C |
| Temperatura ambiente | 28/35 °C | 28/35 °C |
| Superficie de instalación | idéntica | |
| Sala de instalación (valor límite práctico) | 2,8 m³ por kg de R449A | 14 m³ por kg de CO2 |
| Categoría de equipo a presión | ninguna | ninguna |
| Puertos Simpati | adicionalmente 62542, para ASCII 2050 & 2051 |
| Type / Space | Clase -40 °C (deja de estar disponible a partir de 2025) | Clase de CO2 (ahora disponible) | Clase de -70 °C (sigue estando disponible) |
|---|---|---|---|
| LabEvent (température / climat) | |||
| 20 litros | on request | -- | |
| 34 litros | 5 K/min | -40°C 4 K/min | -70°C 5 K/min |
| 64 litros | 3 K/min | -40°C 3 K/min | -70°C 3 K/min |
| 100 litros | 5 K/min | -50°C 4 K/min | -70°C 3 K/min & 10 K/min |
| 150 litros | 5 K/min | -50°C 4 K/min | -70°C 3 K/min & 10 K/min |
| 110/210 litros | 3 K/min | -50°C 3 K/min | -70°C 3 K/min & 5 K/min |
| 500 litros | -30°C 3 K/min |
-50°C 3 K/min & 6K/min |
-60°C 3 K/min |
| ClimeEvent & TempEvent | |||
| 180 litros | 3 K/min & 5 K/min | 3 K/min & 8 K/min | 3 K/min & 5 K/min |
| 340 litros | 3 K/min & 5 K/min | 3 K/min & 6 K/min | 3 K/min & 5 K/min |
| 600 litros | 3 K/min & 5 K/min | 4 K/min & 9 K/min | 3 K/min & 5 K/min |
| 1000 litros | 3 K/min & 5 K/min | 10 K/min | 3 K/min & 5 K/min |
| 1500 litros | 3 K/min & 5 K/min | 7 K/min | 3 K/min & 5 K/min |
| 2000 litros | 3 K/min | on request | 3 K/min |
| 270 litros | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
| 480 litros | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
| 800 litros | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
| 1300 litros | 10, 15, 20 K/min | 2025 | 10, 15, 20, 25 K/min |
| XXL 1600 litros | 3 K/min & 5 K/min | -50°C >4 K/min | 3 K/min & 5 K/min |
| XXL 2450 litros | 3 K/min & 5 K/min | -50°C >3 K/min | 2 K/min & 4 K/min |
| XXL 3400 litros | 3 K/min & 5 K/min | -50°C >2 K/min | 2 K/min & 4 K/min |
| Walk-in (9m³ - 21m³) | 2 K/min | all -50°C (>2 K/min) | all-70°C (>2 K/min) |
Los valores de rendimiento se han medido de conformidad con la norma IEC 60068-3-5 entre el 10 % y el 90 % de todo el rango de temperatura.
Todos nuestros equipos con funciones especiales estarán disponibles también con refrigeración por CO2 a partir de 2025:
- ShakeEvent,
- SunEvent,
- AirEvent Gas & AirEvent Ozone,
- Constant climate chambers,
- R-chambers.
Muchos enfriadores rápidos (>10K/min) están disponibles con CO2 y se realizan mediciones bajo demanda.
Todos los modelos se pueden solicitar sin gases fluorados, aunque algunos pueden tener un tiempo de entrega prolongado.
