Warum / Die Herausforderung.
Baustoffe und Baumaterialien wie Betonplatten, Ziegel, Dämmstoffe und Fliesen müssen hohe Qualitäts- und Sicherheitsstandards erfüllen. Dies wird gemäß unter-schiedlicher nationaler und internationaler Normen geprüft. Dabei geht es immer auch um die Einflüsse von wechselnden Temperaturen und Feuchtigkeit.
Durch den Klimawandel und die Zunahme von Extremwetterereignissen werden die Anforderungen an viele Baustoffe weiter steigen. Damit werden auch die Prüfungen in robust ausgelegten und zuverlässig arbeitenden Baustoff-Prüftruhen noch wichtiger werden.
In zyklischen Wechselprüfungen werden die Baustoffe und Materialien einer in der jeweiligen Norm festgelegten Prüfung unterzogen. Temperaturverläufe, Anzahl der Prüfzyklen und Haltedauern sind klar definiert.
Wie / Die Idee.
Um die Anforderungen möglichst vieler Prüfnormen abzudecken, wurden Baustoff-Prüftruhen in zwei Standardgrößen 500 und 1.000 Liter entwickelt. Die Prüfprogram-me können an die jeweilige Prüfnorm angepasst werden.
Die robust ausgeführten Truhen verfügen über einen korrosionsbeständigen Edelstahl-Prüfraum, der auch mit Hebewerkzeugen einfach von oben zu beladen ist. Eine integrierte Flutungseinrichtung realisiert den automatischen Wasserzu- und ablauf mit stufenlos einstellbarer Flutungshöhe im Prüfraum.
Das Aggregateteil mit Kälteaggregat und Schaltschrank/Steuerteil sowie Installatio-nen für die Wasserversorgung wird separat direkt neben (kleines Aggregateteil) beziehungsweise hinter der Truhe (großes Aggregateteil) positioniert.
Die Umluftkonditionierung mit zwei leistungsstarken Ventilatoren im Truhendeckel sichert eine hohe Temperaturgenauigkeit. Für eine homogene Temperaturverteilung im gesamten Prüfraum wird die Luft von unten durch die herausnehmbaren Boden-gitter in den Prüfraum geleitet.
Was / Die Lösung.
Baustoff-Prüftruhen TempEvent WBT/500/-30//+60 und WBT/1000/-30/+60
Die Baustoff-Prüftruhen sind mit einem Prüfraumvolumen von 500 oder 1.000 Litern verfügbar. Kälteaggregrat und Anlagensteuerung sind im separat aufgestellten Aggregateteil untergebracht. In der Kälteeinheit ist das umweltfreundliche Kältemittel CO2 mit einem GWP-Wert von 1 eingesetzt, das alle Anforderungen der EU-Kältemittelverordnung erfüllt.
Die Truhen realisieren Prüftemperaturen zwischen -30 bis +60 °C mit einer Ab-weichung von zeitlich +/- 1 K. Testszenarien wie Frost-Tau-Wechseltests mit Was-serflutung (zur Auftauung) können mit der Standardausstattung durchgeführt werden.
Die Steuerung erfolgt über das digitale Mess- und Regelsystem SIMPAC® und die WEBSeason® Software. Der Prüfzyklus für die bestellten Prüfnormen wird in der SPS des SIMPAC® Regelsystems hinterlegt, so dass die Prüftruhe die Vorgaben der jeweiligen Prüfnorm sicher und reproduzierbar erfüllt. Bei Bedarf können mehrere Prüfprogramme hinterlegt werden.
Darüber hinaus sind Zusatzoptionen verfügbar. Dazu gehören unter anderem das größere Aggregateteil mit integriertem Wasserbehälter (1.100 bzw. 1.500 Liter) zur Minimierung des Frischwasserbedarfs, Durchlauferhitzer und Umwälzpumpe für die Wassererwärmung, Durchlaufkühler für die Wasserkühlung, Sensoren (PT 100 Fühler) für die Temperaturmessung am oder im Prüfgut sowie temperierte oder untemperierte Wasser-Besprüheinrichtungen.
Ihre Vorteile im Überblick
-
Robuste Prüftruhe für unterschiedlichste Baustoffe und Materialien
-
Zwei gängige Größen (500 und 1.000 Liter)
-
Für nationale und internationale Prüfnormen
-
Temperaturbereich -30 bis +60 °C
-
Homogene Temperaturverteilung
-
Nachhaltiges Kältemittel CO2
-
Übersichtliches 10“ Farb-Touchbedienfeld
-
Ethernet-Schnittstelle

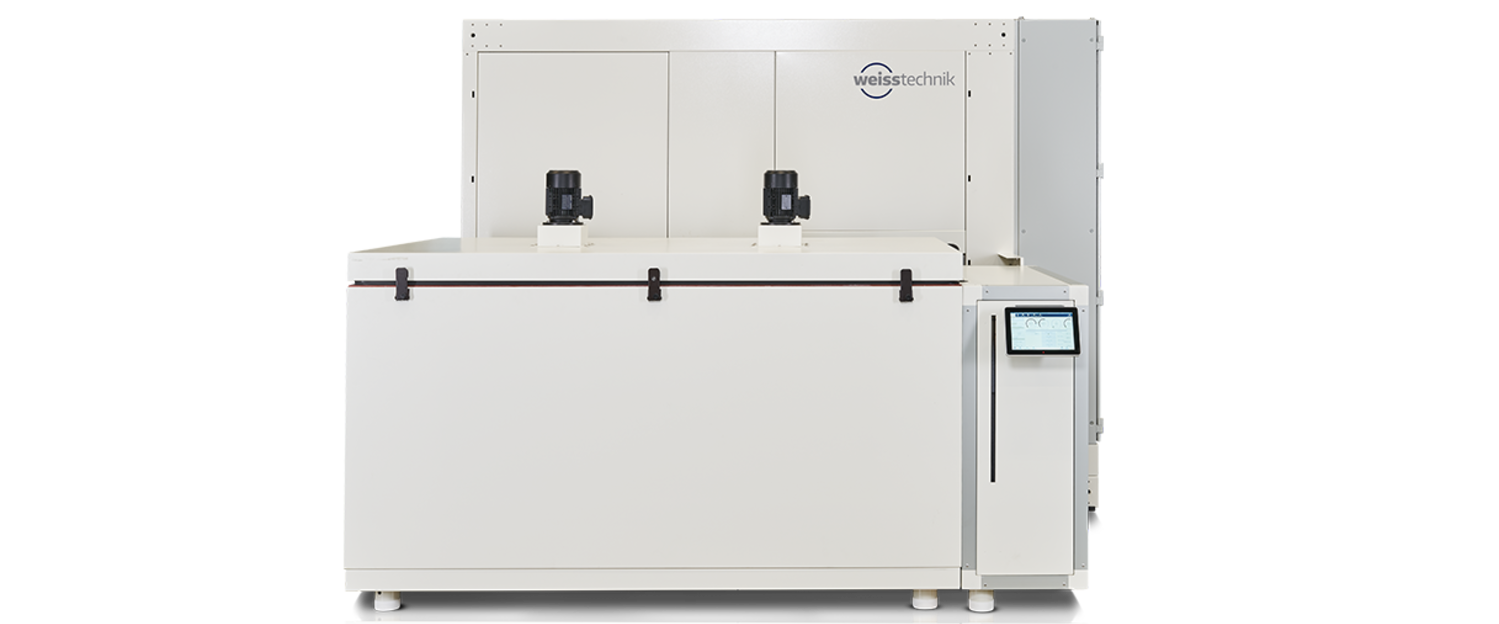

Abb.: TempEvent WBT/500/-30/+60
TempEvent WBT/1000/-30/+60
